AC Multi Function Panel single phase energy meter IP20

  • 1
  • 2
  • 3

Brand Name : Acrel

Model Number : AMC96L-E4/KC

Certification : CE

Place of Origin : CHINA

MOQ : 1

Payment Terms : T/T

Delivery Time : 5-8 work days

Power Consumption : <0.5VA

Warranty : 2 Years

Phase : Single Phase energy meter

Levels Of Protection : IP20

Current Range : 0-5000A

Output Mode : Optocoupler pulse with open collector

Width Of Pulse : 80±20ms

Weight : 0.5kg

Type : Panel AC Energy Meter

Package Type : carton box

Protection Level : Display panel IP54; (Optionally IP65)

Installation : panel

Working Temperature : -25℃-+60℃

Consumption : <10VA or 2W

Frequency Range : 50/60Hz

Contact Now

Three-phase AC Multi-function Panel Energy Meter AMC96L-E4/KC





Measurement: 3-phase AC kWh, kVarh, I, U, kW, kVar, Hz, cosφ and etc
Accuracy: 1% (kWh); 0.5% (Active Power)
Rated Voltage: 400V or 660V AC L-L (direct connect); 100V AC L-L (via PTs)
Rated Current: 5A AC or 1A AC (via CTs)
Power Supply: 85~265V AC/DC; 24V or 48V DC
Communication: RS485 (MODBUS-RTU)
SOE Funciton: Event&Demand&Extremum Record
Harmonic Measurement: 2~31st and total Harmonic
Analog Output: 4~20mA DC or 1~5V DC
DI/DO Function: 2/4-channel DI&2-channel DO
Standard&Certificate: CE Certificates

Products Overview

AC Multi Function Panel single phase energy meter IP20

Panel Overview

AC Multi Function Panel single phase energy meter IP20

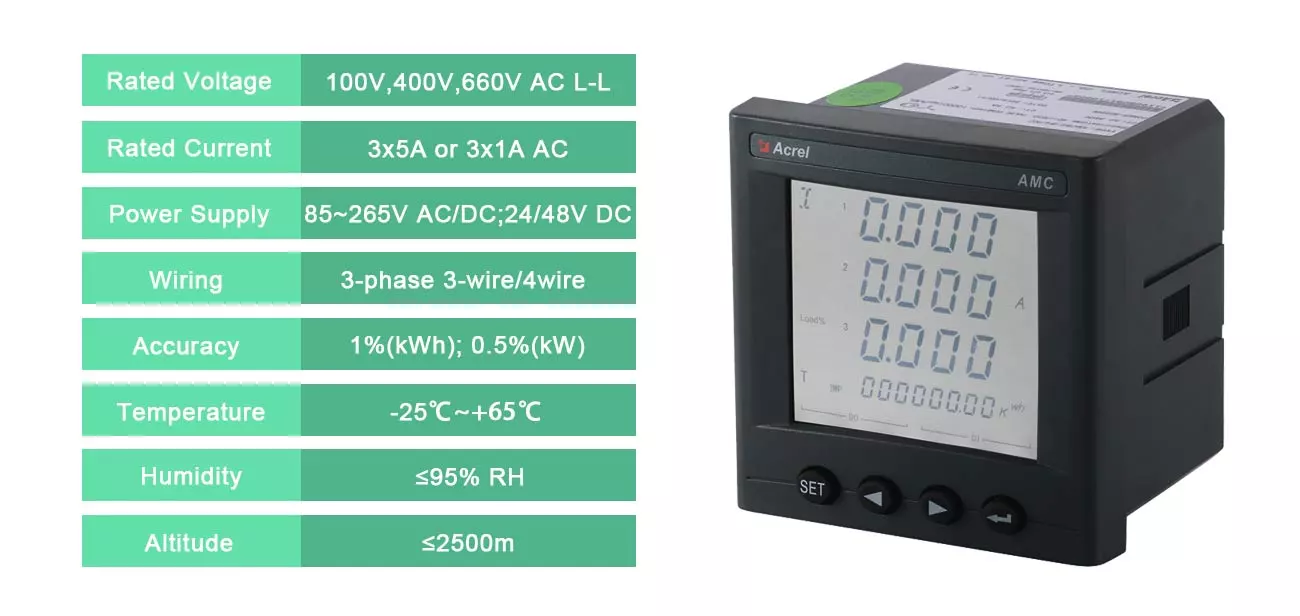

Main Parameters

AC Multi Function Panel single phase energy meter IP20


Dimension&Packaging


Outline Dimension

AC Multi Function Panel single phase energy meter IP20

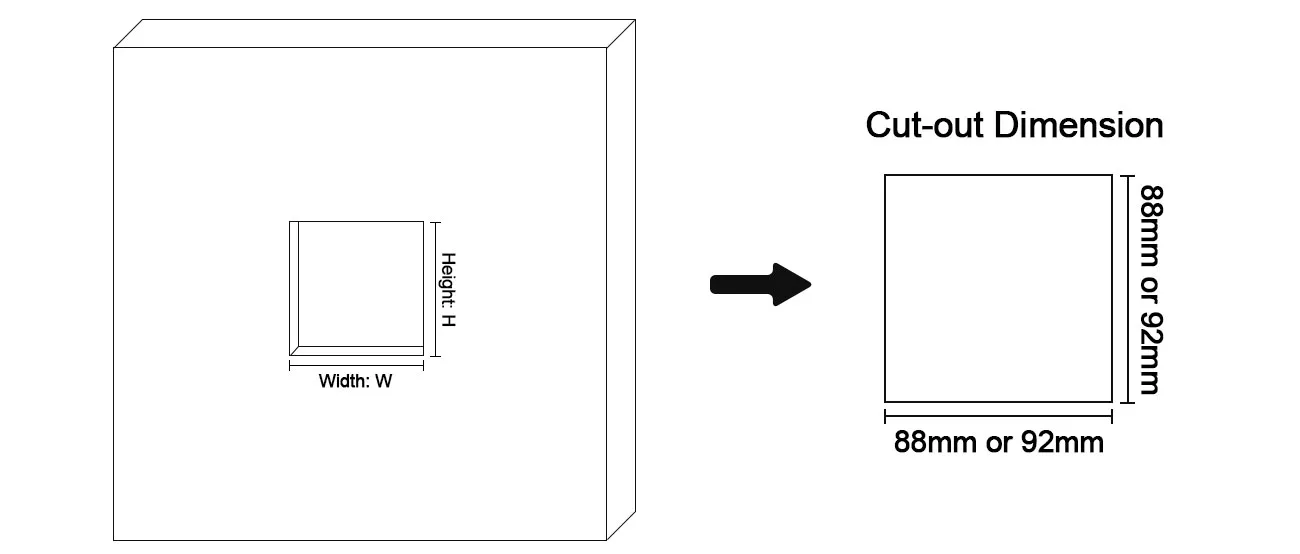

Cut-out Dimension

AC Multi Function Panel single phase energy meter IP20


Wiring Illustration



AC Multi Function Panel single phase energy meter IP20



AC Voltage Signal (400V or 660V AC L-L) Input via direct Connection & AC Current Signal (5A or 1A AC) input via -/5A AC or -/1A AC CTs (3-phase 4-wire)



AC Multi Function Panel single phase energy meter IP20

AC Voltage Signal (400V or 660V AC L-L) Input via direct Connection & AC Current Signal (5A or 1A AC) input via -/5A AC or -/1A AC CTs (3-phase 3-wire)



AC Multi Function Panel single phase energy meter IP20
